UPS100

功能說明

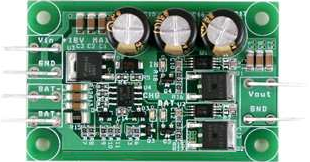

UPS-100是一個小而強大的不斷電電源控制模組。
電源輸入直流(15-18V)和鉛酸(SLA電池)之間自動切換。
內置兩階段電池充電器單元，可確保電子設備電源不間斷，故電源切換瞬間可使設備操作平穩不間斷。

操作模式
UPS-100專為不斷電小/中型功率的設備所設計，系統應用範圍非常廣泛，具高可用性包括服務器、電信系統、自動化監測設備及儀器。
電源輸入
UPS-100可自動辨識切換V(In)和Batt之間較高的電壓，切換開關後電耗低於10mV。當AC/DC電源流失，UPS將自動切換到電池輸出，電源切換速度約為0.001ms。
電池充電
「充電模式」－UPS-100內置兩階段SLA電池充電器。第一階段是大容量充電階段，充電電池在一個恆定電流 ~500mA。根據放電的電池大小和規格，大量充電階段可以從幾分鐘到幾個小時內完成。例：一個標準的7AH/12V鉛酸蓄電池在完全充電下約需6-12小時；在此期間橙燈將開啟。
「浮充電模式」－當電池接近滿容量，充電電流會慢慢減少，在此期間UPS將切換充電模式到浮充電模式。浮充模式下將會確保電池保持在一個精確的13.5V範圍。

規格說明
額定功率(最大負載= 10A)

電壓(V)	最大負載(A)	峰值負載(A)	最小容許負載
6-18V*	6A無風扇/10A風扇	12A	500mA
操作DC-DC轉換器注意事項： (a)浮充電壓為13.5V(+/ - 1％)，只使用SLA電池。 (b)輸入電流不超過20A。 (c)高峰負荷不超過60秒。 (d)具低電壓切斷電池。

*如果Vcc低於15V時，模組將不進行智慧型充電作業。
綠色燈：充、供電作業執行中。
紅色燈：電池在運作階段，供電作業執行中。
橙色燈：BATT是在完全充電作業模式。
輸入要求：16V穩壓，最小=2A，最大=最大負載。
模組尺寸：58mm(L)* 36mm(W)* 20mm(H)
工作環境
模組為無風扇運行。正常運作溫度≦75℃。最大容許運作溫度≦85℃。
相對濕度
10％至90％，非凝結狀態。
模組運作效能及平均使用壽命
模組運作效能在95％以上。MTBF=10萬小時以上。
運輸和存儲
溫度-40到+40攝氏度。相對濕度為5％到90％，非凝結狀態。
品質保證
保固期限：1年。
