乙太網路多通道振動量測平台, 支援時間同步與即時頻譜分析
4通道 24位元 加速規信號輸入
2通道 16位元 一般感測用途
2通道 編碼計頻器輸入
2通道 乾接點輸入
6通道 乾接點輸出
Features
高效率ARM處器架構
內建DSP進行實時信號分析
GPS / GPS IEEE 1588 P2P跨裝置精準時間同步
同步取樣及分析多軸振動信號
可同步進行如電阻、風速、計頻等量測任務
可內建作業系統與儲存媒體
一體化解決方案

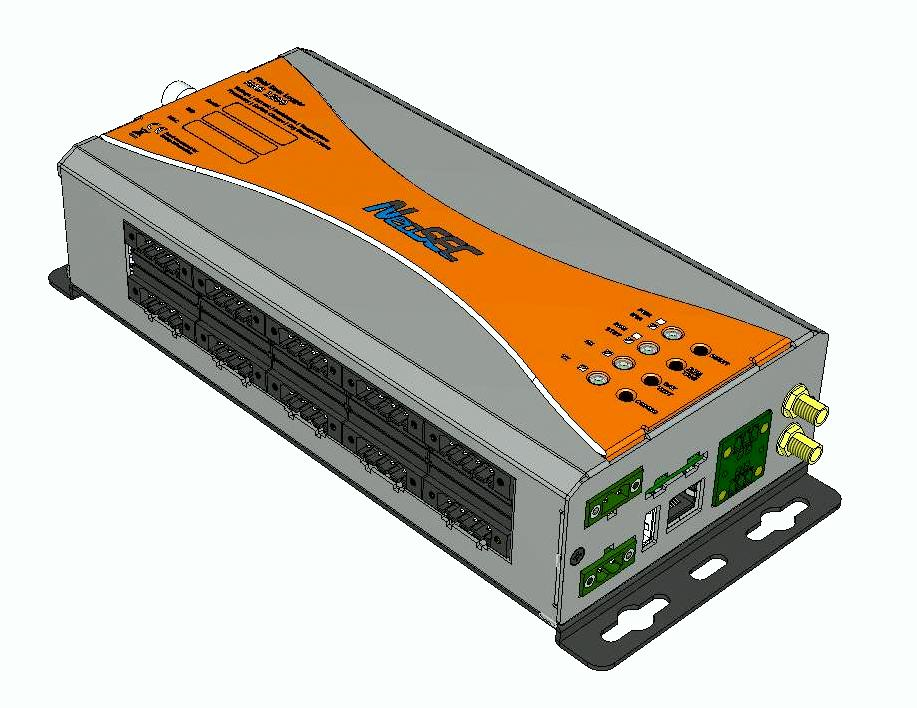

NAS 6800D架構於先進的ARM架構搭配TI高效能浮點運算DSP，全機整合了電源、通訊、儲存、信號擷取與轉換等全部功能。
已內建資料量測程式，與DSP信號分析模組，您不需要再自行撰寫大量程式，即可開始進行最重要的量測與分析工作。
高性能振動量測
專為振動量測設計的高低雜訊類比前端，除可選擇直流或交流耦合，並具備ICP驅動器，可搭配電壓或電荷加速規。內建高性能24位元數位類比轉換器與旁波雜訊抑制技術，可充分展現傳感器的超高動態範圍。
內建的DSP可以高速運算即時將振動信號採FFT轉換為頻譜圖，並傳輸回主控端顯示。
低耗能運作
對於量測與監控設備而言，低耗能的設計可帶來諸多好處；例如成本較低廉的電源供應設施、更易以電池進行備援、且使太陽能板供電成為可用供電選項之一。當處於緊急狀態下，無正常電力供應的應用環境而言，低耗能設施可以顯著延長備援電力的可用時間。
由於採用了低功耗設計，NAS 6800D耗電量僅不到11W，您亦可採用PoE供電（可選）減輕配線成本。
廣域時間同步
NAS 6800D具支援GPS及GPS IEEE 1588網路時間同步技術進行跨網域時間同步(可擴充模組)，可進行多場站同步取樣。其中透過對GPS衛星進行鎖相的IEEE 1588 Grand Master Clock模式時，更可以達到同時以多場站且高經確度同步取樣模式。
藉由高經確度同步化取樣及實施大範圍的分散式振動量測，可進行振動源追蹤、傳播模式與結構強度等科學分析，適用於地質分析、資源鑽探、爆震規模等先進研究。
同步氣象資訊量測
除振動量測以外，NAS 6800D可搭配其它傳感器支援溫濕度、風向、風速、電壓、電流等多項輔助性環境參數量測。
對於橋樑、邊坡、高樓、電波塔等人造結構物，整合環境資訊量測，將可讓您探索氣象環境之於微振動的進一步細節，
而不需浪費時間整合其它資料記錄器。
NAS 6800D Specifications
The listed specifications were tested under an ambient temperature of 25°C unless otherwise noted. All values shown are typical performance except otherwise noted. Listed specification may be subject to change without prior notice.
動態訊號量測類比輸入 |
|||
通道 |
同步式, 4 |
Ch |
|
輸入配置 |
全差動 |
|
|
輸入範圍 |
±20 |
Volt |
|
最大輸入範圍 |
±40 |
Volt |
|
解析度 |
24 |
Bits |
|
信號耦合 |
DC / AC + IEPE |
|
|
觸發源 |
Software, RTC Time Event, |
|
|
觸發模式 |
Middle-trigger |
|
|
觸發記錄模式 |
觸發前後各60秒 |
|
|
取樣時鐘 |
內部時鐘 |
|
|
取樣時鐘源 |
內部40MHz，GPS 或 |
Hz |
|
最大取樣 (可程式化) |
2,000 |
Sa/sec/Ch |
|
DC Absolute Accuracy |
0.003 % of Reading + 76uV |
|
|
一般訊號類比輸入 |
|||
通道 |
掃描式, 2 |
Ch |
|
輸入配置 |
全差動 或 單端 |
|
|
輸入範圍 |
±20 |
Volt |
|
最大輸入範圍 |
±40 |
Volt |
|
解析度 |
16 |
Bits |
|
信號耦合 |
DC |
|
|
觸發源 |
Software |
|
|
取樣時鐘 |
內部時鐘 |
|
|
最大取樣 |
10k |
Sa/sec/Ch |
|
DC Absolute Accuracy |
0.012 % of Reading + 150uV |
|
|
乾接點隔離輸出 |
||
通道數 |
6 |
Ch |
隔離能力 |
光學, 1500 |
V |
輸出方式 |
雙向導通固態繼電器 |
|
切換速度 |
IL = 100mA, 10k |
Hz |
導通電阻 |
0.16 |
Ohm max. |
導通電流 |
0.12 |
A/Ch max. |
可承受端電壓 |
56 |
Vdc max. |
乾接點隔離輸入 |
||
通道數 |
雙向, 2 |
Ch |
隔離能力 |
Optical, 1500 |
V |
輸入阻抗 |
2.4k |
Ohm |
最大輸入電壓 |
±40 |
V |
邏輯位準 |
|VIL|: <0.9V, |VIH|: >9V |
|
切換速率 |
Vin > 9Vpp, 10k |
Hz |
運算平台 |
||
主處理器 |
ARM 926EJ |
|
DSP處理器 |
TI C674x |
|
RAM |
128 |
MB |
可擴充記憶體 |
32 GB(max.) Flash |
|
內置作業系統 |
Linux 2.6.3+ |
|
輔助周邊 |
||
實時時鐘 |
內建 |
|
實時時鐘時鐘保存 |
Min. 2 |
years |
時間標記格式 |
UNIX_TIMESTAMP |
|
儲存記憶體 |
FAT32, Up to 32G |
Bytes |
看門口計時器 |
2組，可程式化 |
|
通訊介面 |
|||
RS-485 |
|
||
通道 |
2 |
Ch |
|
隔離能力 |
磁力耦合, 1500 |
V |
|
傳輸率 |
Half-duplex 115,200 |
bps |
|
最大串接節點 |
32 |
Nodes |
|
IO電壓 |
-7 to +12 |
V |
|
傳輸距離 |
1000 |
m |
|
乙太網路 |
|
||
通道 |
1 |
Ch |
|
隔離能力 |
Magnetic, 1500 |
V |
|
傳輸率 |
100M |
bps |
|
最大串接節點 |
256 |
|
|
傳輸距離 |
50 |
m |
|
時間同步標準 |
GPS 及GPS衛星鎖相 |
||
時間同步誤差 |
(IEEE 1588模式) 1us |
max |
|
電源需求 |
||
DC電源範圍 |
10 to 24 |
VDC |
PoE供電 |
可選 |
|
消耗功率 |
11 |
W max. |
環境與機構 |
||
尺寸 (LxWxH) |
233 x 105 x 53 |
mm |
連接器 |
5.0mm 歐規可拆式端子 |
|
運作溫度 |
-20 to 60 |
°C |
儲藏溫度 |
-40 to 85 |
°C |
Ordering Codes |
|
NAS 6800D |
|
Seismic Measurement Platform: 4-Ch Seismic. AI, 2-Ch General AI, 4 DI, 6DO, 2 RS-485, 1 Ethernet. |
|
