應用範圍
NAS2000
NAS2000系列採無Jumper設計，可以避免Jumper接點鏽蝕、硫化或鬆動所帶來之問題，適於工業或戶外等高污染環境中使用。非常適合用於遠端且無人看管的環境，進行各種不同類型範圍的儀器即時監測。
包含大地、水文、海洋、結構等需要即時監測或者有低耗電量需求的環境。應用範圍包含：
- 大地監測(邊坡、地下開挖…..)
- 水文監測(水位、水壓…..)
- 海洋
- 結構(施工中或既有結構…..)
- 地工試驗(抽水…..)
- 位移測讀(土壤內傾度管、壁體內傾度管)
- 遠端警報控制(蜂鳴器、警示燈…..)
- 遠端數位設備觸發(LED、語音系統…..)
可靠性
- 具備極佳的高阻抗之輸入緩衝放大器，能使系統能更有效的降低雜訊，同時兼具高動態的輸入能力。
- NAS2000系列主機設計採直接振弦式模組，並採用高增益全差動傳輸模式，類比量測與數據轉換皆於系統內完成，可以有效降低因傳輸距離或其他干擾因子造成資料誤差或不確定度的增加。
- 主機內採同時3顆 CPU設計，NAS2000系列主機主機具有極高獨立作業效能，可以有效而無干擾的獨立作業，顯示NAS2000系列主機超優異的效能及絕佳可靠性絕非市面上相關系統可以相互比擬的。
可擴充性
- 振弦式感測器支援頻率範圍為250Hz ~ 30,000Hz。
- 具備同時支援振弦式儀器溫度感測器各8組頻道。
- 具超越一般資料擷取器所沒有的高便利及高擴充等特性。
- 電阻式感測儀器則僅須採用混合式NAS2000E主機即可進行量測紀錄作業。
- 加掛電壓式複合模組(ALS08)後即可直接量測電壓式、電流式等類型感測儀器。
- 溫度感測器部分則支援包含熱電耦(TC)、pt100白金熱敏電極(RTD)及熱敏電阻(Thermistor)。
- NAS2000系列主機具有極高相容周邊系統能力，在單一主機資料擷取器可以獨立振弦儀器量測作業。
- 具擴充功能，加裝數位掃描板後最大可支援振弦式儀器及溫度感測器或電壓式感測器或電流式感測器或電阻式感測器共256個量測頻道(max 512 ch)。
相容性
獨特設計使NAS2000系列主機具有極高擴充相容的能力，NAS2000系列主機可以在不需經過特別轉換介面或程式設計即可直接相容市面上工程專用的數位掃描版，包括如 Campbell AM32/16、Geokon 8032及本公司特別設計的Mux1632A等模組設備；標準型NAS2000S通道介面最多可以擴充至256個掃描通道。為維持訊號最佳的傳輸效能，建議可直接採用上述同級產品Mux1632A做最為擴充及訊號傳輸之最佳硬體介面模組。
專一及簡單性
- 具極高的量測範圍及獨立的量測計讀能力，可以連續方式進行資料量測。
- 採一體式嵌入設計，使用者可因此免去介面轉換及相關連接等複雜線路的困擾。
- 獨特的整合性設計使NAS2000系列主機具有體積小、優異效能及高可擴充性的特性。
- NAS2000系列主機專為符合節電概念的傳感器而設計，運作期間設備耗電量僅0.8W。
- 振弦式感測器量測頻率最高可達15Hz以上，其他相容可以測毒之感測器量測頻率則最高可以達到30Hz。
資料儲存
- NAS2000系列主機同時可以依照使用者需求客制擴充記憶體儲存能力。
- 具離線自動記錄功能，可以提供使用者在需要系統提供長時間及高頻率的量測環境下。
- NAS2000系列主機中，標準型NAS2000S硬體記憶儲存能力8MB，NAS2000E進階型硬體記憶儲存能力16MB以上。
- 具避免外部通訊系統不穩定或無直接傳輸通訊狀態下，造成資料遺失或資料蒐集不全，甚至因此致使系統運作停止情形
控制功能
- I/O端口設計可用於啟用和時鐘多路復用器，可有效啟動泵浦、機械、報警系統或其他數位式相關硬體設備。
- NAS2000系列主機主機均有4個數位I/O端口，且IO埠皆提供4KV ESD防護與7V過電壓保護裝置，可以有效防止系統安全。
通訊功能
- 可支援多部擷取器串接身分認證及傳輸功能，在使用時可以有效區別儀器區間範圍。
- 額外擴充傳輸介面可以支援包含 無線網路(wifi)、乙太有線網路、USB、藍芽、3G等。
- NAS2000系列主機傳輸擷取頻率小於0.1 秒，在控制端採RS-485傳輸介面，更能有效增加傳輸距離達1,250m以上。
軟體程式
- 設計有SMSG-DataLogger系統軟體程式，並支援支援多語言Microsoft Windows 相關版本(含繁體中文)。
- 本軟體程式是以一種讓使用者可以自行設定及操作的有效系統設計，通過軟體所提供且易於使用的菜單和功能選單，使用者及可以用來建立數據記錄器程序，及即時監測當前活動並收集與顯示量測數據資料。
- SMSG-DataLogger程式支援直接將監測資料結果直接轉入Excel 功能，並提供以儀器類別分類檔案儲存功能的能力。可有效提高使用效能及節省資料整理分類時間。
- 本系統在資料及圖形顯示功能方面，支援即時動態顯示監測資料及歷時曲線圖形功能。

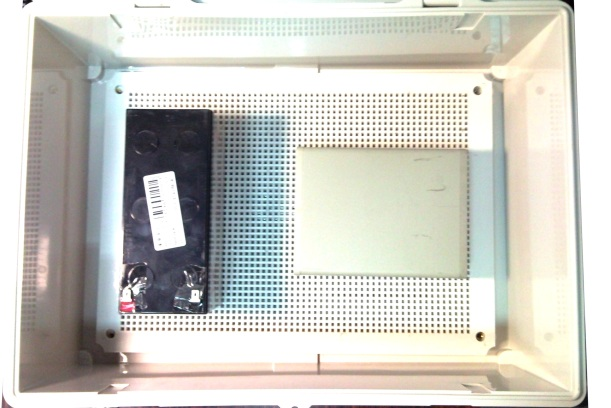

電源系統
NAS2000系統採直流DC12V電源供應。
另外，較大的外部電池或太陽能板，可以提供電力連接到系統。
技術規格
量測範圍 |
振弦式：頻率250 Hz ~ 30 kHz
電壓式：+/-5.0V or +5.0V
電流式：4~20mAh
電阻式：1/4、1/2、全橋式 |
系統預設記憶容量 |
8.0MB(可擴充) |
操作溫度 |
-15 °C ~ +85 ℃ |
精度 |
+/-0.005% |
資料預設
檔案格式 |
.csv(直接支援SQL資料庫格式) |
主機尺寸 |
150x110x50 mm |
電源 |
DC 12V |
資料儲存 |
NAS2000S標準型硬體記憶儲存能力8MB；
NAS2000E進階型硬體記憶儲存能力16MB以上 |
主機運作耗電量 |
0.8W |
應用範圍
MUX1632A支援多通道掃描設計，單一2線式傳感器可支援32個通道，單一4線式可支援16通道，訊號觸發設計相容市面上Campbell AM32或Geokon 8032系列規格，可混和應用於相關資料收集紀錄系統上。
MUX1632A同時提供有4種掃描切換功能及模式，可透過NAS1800系列做多段式或較複雜的掃瞄作業。非常適用於載重試驗等複雜掃描方式的需求。亦可以支援人工方式的量測作業。
MUX1632A為避免接點鏽蝕、硫化或鬆動所帶來之問題，採用特殊工業規格設計，可以有效適用於工業或戶外等高污染環境中使用。
MUS1632A 亦備有支援雷擊裝置設計，可以依照使用者需求提供前端或多通道避雷感應裝置。
電源系統
Mux1632A系統接受直流DC12V電源供應。
另外，較大的外部電池或太陽能板，可以提供電力連接到系統。
具供電及連線掃描狀態顯示燈號，使用者可直接藉由燈號即可輕鬆辨識頻道運作及掃描狀況。
技術規格
量測通道數 |
2線式 32 ch
4線式 16 ch |
溫度範圍 |
-15 °C ~ +85 ℃ |
使用壽命 |
200,000 cycle |
電源 |
DC 12V |
尺寸 |
240x90x50 mm |
