應用範圍
NAS1800系列採無Jumper設計，可以避免Jumper接點鏽蝕、硫化或鬆動所帶來之問題，適於工業或戶外等高污染環境中使用。非常適合用於遠端且無人看管的環境，進行各種不同類型範圍的儀器即時監測。
包含大地、水文、氣象、海洋、結構等需要即時監測或者有低耗電量需求的環境。應用範圍包含：
大地監測 (邊坡、地下開挖…..)
- 水文監測 (水位、水壓…..)
- 氣象監測 (風力、風向、溫溼度、雨量……)
- 海洋
- 結構 (施工中或既有結構…..)
- 地工試驗 (抽水…..)
- 位移測讀 (土壤內傾度管、壁體內傾度管)
- 遠端警報控制 (蜂鳴器、警示燈…..)
- 遠端數位設備觸發 (LED、語音系統…..)
可靠性
- 具備極佳的高阻抗之輸入緩衝放大器，能使系統能更有效的降低雜訊，同時兼具高動態的輸入能力。
- NAS1800系列主機設計採直接驅動式模組，同時具有獨立的振弦式及差動電壓電路設計，可同時量測讀取各種不同類型或型態感測器。
- 電路設計採用高增益全差動傳輸模式，類比量測與數據轉換皆於系統內完成，可以有效降低因傳輸距離或其他干擾因子造成資料誤差或不確定度的增加。
- 主機採32 bit CPU同時運作設計，使NAS1800系列主機具有極高獨立作業效能，可以有效而無干擾的獨立作業，顯示超優異的效能及絕佳可靠性，絕非市面上相關系統可以相互比擬的。
可擴充性
- 具超越一般資料擷取器所沒有的高便利及高擴充等特性。
- 提供各類型感測器獨力測讀實體驅動通道，相容包含振弦式、定電壓式、定電流式及電阻式等各式類比訊號感測器。 各實體驅動通道均提供可外接擴充功能，相容NeoSEC Mux1632A、Mux1632D、Campbell AM32/16系列、Geokon 8032系列及相容國產同等品等通道擴充模組。最高可擴充通道達320 ch以上。
- 振弦式感測器支援頻率範圍為250Hz ~ 30,000Hz。
- 定電壓感測器支援電壓範圍為+/- 150mv ~ +/- 40V DC。
- 定電流感測器支援電流範圍為4mv ~ 20mv。
- 溫度感測器部分支援包含熱電耦(TC)、pt100白金熱敏電極(RTD)及熱敏電阻(Thermistor)。
- NAS1800系列主機具有極高相容周邊系統能力，在單一主機資料擷取器即可獨立進行各類型儀器量測作業，且無需外掛不同類型訊號轉換器(如AVW4…..等)。
相容性
獨特設計使NAS1800系列主機具有極高擴充相容的能力，NAS1800系列主機可以在不需經過特別轉換介面或程式設計即可直接相容市面上工程專用的多通道復用掃描模組，包括如 Campbell AM32/16、Geokon 8032及特別設計的Mux1632A、Mux1632D等模組設備；標準型NAS1800通道介面最多可以擴充至320個掃描通道。為維持訊號最佳的傳輸效能，建議可直接採用上述同級或較高階產品Mux1632D做最為擴充及訊號傳輸之最佳硬體介面模組。
操作便利性
- 具極高的量測範圍及獨立的量測計讀能力，可以連續方式進行資料量測。
- 採一體式嵌入設計，使用者可因此免去介面轉換及相關連接等複雜線路的困擾。
- 獨特的整合性設計使NAS1800系列主機具有高省電、優異效能及高可擴充性的特性。
- NAS1800系列主機專為符合節電概念的傳感器而設計，運作期間設備耗電量僅2.0W。
- 振弦式感測器量測頻率最高可達30Hz以上，其他相容可以測讀之感測器量測頻率則最高可以達到100Hz。
資料儲存
- NAS1800系列主機同時可以依照使用者需求客制擴充記憶體儲存能力。
- 具離線自動記錄功能，可以提供使用者在需要系統提供長時間及高頻率的量測環境下。
- NAS1800系列主機中，標準型NAS1800S硬體記憶儲存能力8MB，NAS1800E進階型硬體記憶儲存能力16MB以上。
- 具避免外部通訊系統不穩定或無直接傳輸通訊狀態下，造成資料遺失或資料蒐集不全，甚至因此致使系統運作停止情形。
控制功能
- I/O端口設計可用於啟用和時鐘多路復用器，可有效啟動泵浦、機械、報警系統或其他數位式相關硬體設備。
- NAS1800系列主機主機均有6個數位I/O端口，且IO埠皆提供4KV ESD防護與過電壓保護裝置，可以有效防止系統安全。
UPS充電功能
- NAS1800 內建一組具有自動充電、供電模組通道，使用者可在不需外掛任何充電功能模組設備下直接對連接至主機的充電電池充、放電。
通訊功能
- 可支援多部擷取器串接身分認證及傳輸功能，在使用時可以有效區別儀器區間範圍。
- 額外擴充傳輸介面可以支援包含 無線網路(wifi)、乙太有線網路、USB、藍芽、3G等。
- NAS1800系列主機傳輸擷取頻率小於0.1 秒，在控制端採RS-485傳輸介面，更能有效增加傳輸距離達1,250m以上。
- 可遠端控制變更資料測讀記錄間隔時間。
軟體程式

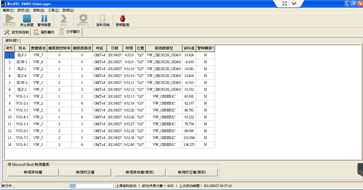

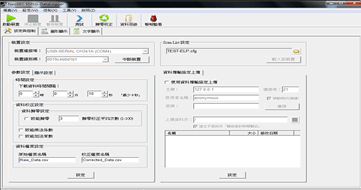

- 設計有SMSG-DataLogger系統軟體程式，並支援支援多語言Microsoft Windows 相關版本(含繁體中文)。
- 本軟體程式是以一種讓使用者可以自行設定及操作的有效系統設計，通過軟體所提供且易於使用的菜單和功能選單，使用者及可以用來建立數據記錄器程序，及即時監測當前活動並收集與顯示量測數據資料。
SMSG-DataLogger程式支援直接將監測資料結果直接轉入Excel 功能，並提供以儀
- 器類別分類檔案儲存功能的能力。可有效提高使用效能及節省資料整理分類時間。
- 本系統在資料及圖形顯示功能方面，支援即時動態顯示監測資料及歷時曲線圖形功能。
- NAS1800支援主機韌體程式遠端更新功能，使用者將可不定期收到必要的韌體程式更新功能通知。
電源系統
NAS1800系統採直流DC12V電源供應。
另外，可選購嵌入式UPS模組介面供電主機，可提供直接應用於較大的外部電池或太陽能板供電系統上，不需額外介接電力轉換模組。
| 項目名稱 |
規格 |
CPU 處理器 |
32 bit ST ST32L151 ARM CPU |
嵌入式資料記憶容量 |
8MB、16MB |
外接量測模組通道數 |
>320 ch |
命令格式 |
Modbus/RTU |
資料格式 |
Asynchronous. I start bit, 8 data bits, I stop bit, no partity |
程式通訊介面 |
RS485/USB/RS232 |
主機通訊介面 |
RS485 |
通訊數率 |
115.2 kbps |
消耗功率 |
2W@12 VDC |
使用電壓範圍 |
6~30 VDC |
工作溫度 |
-15~85℃ |
訊號輸入 |
類比/數位 訊號 |
類比電壓輸入量測精度 |
±0.05% or better |
量測通道數 |
4組 頻率訊號輸入
6組 差動電壓輸入
3組 乾接點輸入
2組 繼電控制輸出
12組 I/O訊號輸出 |
訊號量測範圍 |
250Hz~30,000Hz頻率訊號
±150mV~±40V 定電壓訊號
4mA~20mA 定電流訊號
半橋式、全橋式 電阻訊號 |
量測解析度 |
24-bit |
取樣速率 |
可控制式100 samples.sec.(total) |
